五层旋振筛

发布日期:2020-03-27 浏览次数:172

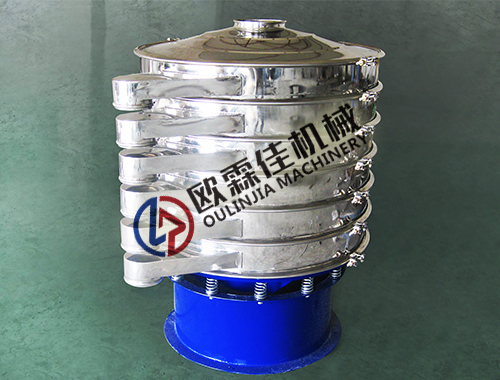

        五层旋振筛用于筛选分级,可同时分出六组不同粒径规格的物料;五层旋振筛安装五层网架与筛网(例:60目、80目、100目、120目、160目),每一层均安装有清网弹球,确保长时间筛选筛孔不堵塞,每一层筛选出的物料通过可360度旋转排料口自动排出(注:图片中排料口重叠是为运输方便,实际使用中每个排料口均可360度任意旋转)。

        欧霖佳机械生产的五层旋振筛均加装有回料盘装置,回料盘的用处是将上一层所筛下去的物料重新收集到筛机中心再落入下层筛面进行筛分,可有效保证每一层物料在筛面所停留的时间,从而使每一规格的物料得到有效筛选。


五层旋振筛概述

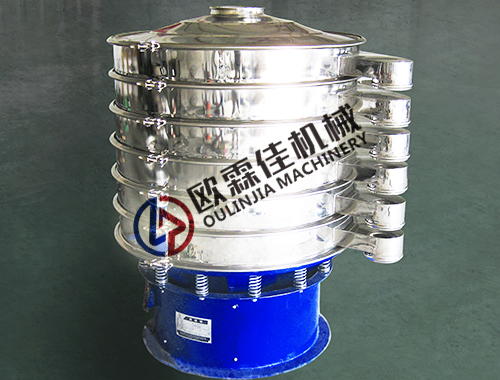

        五层旋振筛是欧霖佳机械主营产品之一,是一种高精度筛分机,总的功能是把干物料分离成六种不同的粒径组。被筛选物料由筛分机上方进料口落入筛面,物料在离心电机产生的三次元振动下在筛面进行螺旋扩散运动,粒径较小物料透过筛孔自由落下,每种规格的物料均由可360度任意旋转排料口自动排出完成筛分工作(图片中排料口重叠是为运输方便,实际使用中每一排料口均可360任意旋转)。

五层旋振筛


        五层旋振筛具有噪音低、密封性好、效率高、能耗低、操作简单等特点,设备操作人员可以设定物料穿过筛网的速度和网上运行轨迹,为需要筛分的产品提供较大的处理能力和筛分效率;无论是湿物料或是干物料、重质或轻质、粗粒或细粒,均可使用五层旋振筛进行有效的筛选工作。

        分级就是把颗粒、粉末分成大小不同的粒子段;单台五层旋振筛可配置5层筛网能连续分选出6个粒级并控制较窄的力度范围。


工作原理

        五层旋振筛由直立式振动电机作激振源,电机上、下两端各安装有偏心块,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动由振动体传递给筛面,筛面上的物料运行轨迹呈螺旋式由内向外扩散,故称作三次元旋振筛。

    五层旋振筛

        上部偏心块产生水平振幅,下部偏心块产生垂直振幅,通过增加或减少上下偏心块的重量,可以调节旋振筛的水平或垂直振动幅度,以适合不同比重物料的筛选工作。

        调节振动电机上、下两端偏心块的相位角,可以改变物料在筛面上的运动轨迹。

五层旋振筛筛分


工作模拟与行业应用

五层旋振筛筛分模拟


行业应用

         欧霖佳机械生产的五层旋振筛已广泛应用于各行各业,为适用更多行业,我公司另可定做各种特殊型号的五层旋振筛,如加高型、防爆型、移动型、塑料型、强制筛分型、除尘型等特殊型号。

        闸门式五层旋振筛可保证所筛分的物料在筛机内的停留时间,达到精度要求时开启闸门排出筛上物料,用以保证筛分精度及处理量。


         食品:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、       果汁、面粉、调味品、糊精、饮料、酵母粉等;

         医药:中西药粉、中西药液、工业药品、医药中间体、纤维素等;

         新能源:电池材料等;

         化工:树脂、涂料、化妆品、油漆、硅胶、聚乙烯粉、洗衣粉等;

         金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂、碳化硅、石榴石等;

         陶瓷:泥浆、釉料、陶瓷原料等。


标准结构与型号

五层旋振筛结构图

       五层旋振筛安装5个目数的筛网(例60目、80目、100目、120目、160目)六个排料口,上图为3层旋振筛,可同时筛分出四种大小不同规格的物料。


        五层旋振筛型号以标准直径与几层网架命名。

五层旋振筛型号


特点

        1、应用范围广,各类粉末、颗粒、液体与混合料均可有效筛分;

        2、设计精巧耐用效率高、只需要较少的功率消耗;

        3、独特网架设计,筛网寿命长,换网容易,操作简单,清洗方便;

        4、体积小、节省空间,无需地基安装、移动方便;

        5、网孔不堵塞、粉末不飞扬,可以筛分细至500目的颗粒,过滤500目浆液;

        6、可根据不同要求,规格从400mm-2000mm,最多可放置5个不同目数的筛网,可以分离出6种不同的粒子段。


部分细节

五层旋振筛细节


主要参数

五层旋振筛技术参数
