超声波振动筛

发布日期:2020-03-27 浏览次数:1034



        超声波振动筛在工业生产中,欧霖佳机械是主要供应商,我们拥有专业的超声波系统研发、生产工作室,欧霖佳机械不断努力以改善原有的设计,使产品不断进步;微过滤工业化生产已能达到3微米,实验室粉末样品的检验可以达到20微米,液体颗粒的检验可以达到5微米。超声波振动筛我们更专业!


        欧霖佳机械可为您提供项目设计,工艺流程设计,标准和非标准产品设计及制造。

超声波振动筛


超声波振动筛概述

        超声波振动筛是一种简单实用,可靠的筛分系统,是当前网眼堵塞的最有效的解决方法。

        超声波振动筛是新乡市欧霖佳机械有限公司主营产品之一,欧霖佳机械是国内较早引进欧美筛分机的企业,结合自身多年的微粉筛分经验,自主研发出高精度、高稳定性的JC系列超声波振动筛。使用自主研发的JCC型智能超声波发生器,改变了单一频率带来不适应性和不可调性,真正实现数控与筛分机的有机结合,性能上达到和超过国内同类产品的水平!有效解决强吸附性、易团聚、高静电、高精细、高密度、轻比重等筛分难题,具有卓越的性能!


        用户希望高速筛分又不堵塞网眼,常规方法单纯采用振动/摇动技术来排除异物进行筛分,超声波振动筛除了上述常规方法之外,可以在微米范围内将振荡力均匀地传输至网面上;利用这种技术可以减少筛面与物料之间的磨擦,减少网眼堵塞,与常规筛分机相比,一次筛净率和总体筛分效率都大大提高,可保证在筛分过程中,网孔长期不堵塞;根据材料颗粒结构的不同可以大幅提高生产率,而且在保证长期高效筛分的同时,也延长了筛网使用寿命。


        超声筛振动筛用于微米范围的筛分,可大幅度提高100um以下筛网物料的透网率。


结构:

        1、振动筛主机:超声波振动筛主机是以三次元旋振筛为基础,对底框、上框、振动电机进行有针对性的改进,并不完全等同于普通三次元旋振筛。

三次元旋振筛


        2、超声波谐振电源: 38KHz 高频大功率超声波谐振电源。内置微电脑芯片,可根据超声波的不同状态进行全程数字频率自动跟踪,无需人工调整,操作简单方便。长时间工作换能器发热量低,工作状态稳定。

超声波振动筛电源箱

         主要参数

            电源输入: 交流 220V±10% 50~60Hz

            整机电流: ≤0.6A

            高频电流: ≤0.4A

            工作频率: 38KHz

            工作模式: 连续、 脉冲

            环境温度: -10~40℃


        3、换能器与连接线:超声波换能器与超声波谐振电源之间采用数据电缆连接。

超声波振动筛换能器


        4、连接器: 航空连接插件(两孔与四孔)。

超声波振动筛连接线

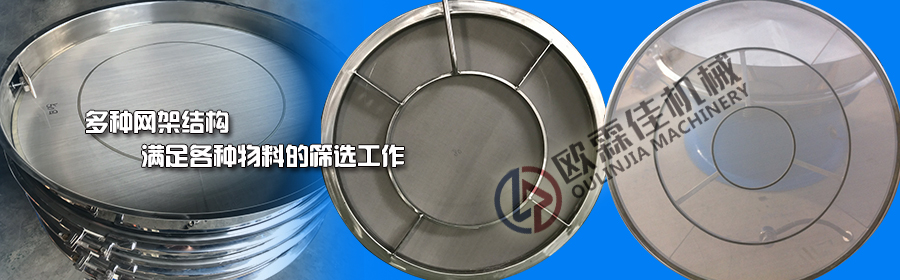

        5、超声波振动筛网架: 由外网架与共振环组成,筛网可使用欧霖佳机械绷网工装更换筛网。

超声波振动筛网架


超声波系统基本工作原理:

        超声波筛分系统由超声波谐振电源、换能器、共振环组成。超声波系统是将220V、50Hz或110V、60Hz电能转化为38KHz的高频机械能,通过超声波电源输入清网换能器,将其变成38KHz超声波振动,超声波谐振电源产生的高频电振荡由换能器转换成高频正弦形式的纵向振荡波,这些振荡波传到共振环上使共振环产生共振,然后由共振环将振动均匀传输至筛面;筛网上的物料在振动筛主机三次元振动的同时,叠加上超声波振动,使超细粉体接受巨大的超声波加速度,从而抑制粘附、摩擦、平降、楔入等堵网因素,既可防止网孔堵塞,又可提高筛分产量和质量。

超声波振动筛原理

超声波振动筛特点

         1、筛分精度可提高1-100%,产量可提高1-15倍,真正满足300目以上细粉体物料的工业化生产;

         2、独特的JC超声筛分系统应用,无需添加其他任何筛网清理装置,具备自洁功能网孔不堵塞;

         3、加快团聚物、高静电、高精细、高密度、比重轻、吸附物料的分离,从而增加筛分量;

         4、不改变筛分物料的特性,尤其适用于新材料;

         5、适用于20微米至300微米的筛网分离粉末,尤其对难筛分的物料效果显著。

         6、筛选的能力与范围,有其他筛机无法达到的技术;

         7、防止50-625目网孔的堵塞以及相近颗粒对网孔的嵌塞,延长贵重筛网的使用寿命;

         8、分解粘附物质,减少筛上物,比不安装超声波的振动筛过网率增加5-20倍;

         9、可以清晰地分离出直径临近的细微颗粒;

         欧霖佳机械开发设计的超声波发生器具有优秀匹配性能,不会使操作温度变高,可以持续工作,尤其适用于要求控制温升的物料如:药物及原料、热固性涂料业。


适用于足够多的行业

        磨料:碳化硅、硅微粉、玻璃微珠、刚玉;

        化学粉末:颜料、粉末涂料、TMTD、Vc、润滑剂、瓷釉粉末、石墨、磨粉、碳粉;

        金属粉:铁粉、铜粉、钛粉、合金粉、不锈钢粉、钨粉、碳化钨、氧化钛、镍粉;

        食用粉末:甜味剂、单甘脂、糖、香料、淀粉、色素;

        其他粉末:激光粉、电池材料、化妆品粉末、磁性材料、轻质碳酸钙、新材料。


部分细节

超声波振动筛细节


超声波振动筛技术参数

 超声波振动筛技术参数
